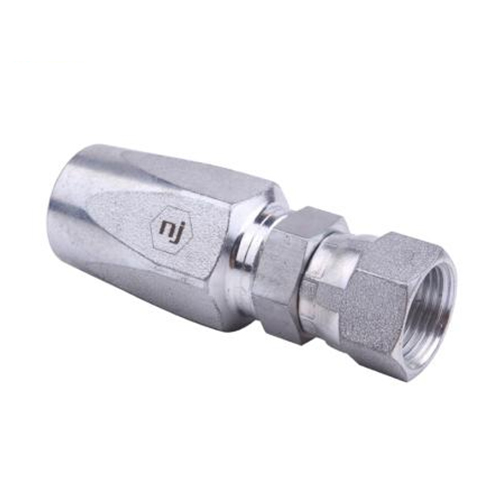

Sambungan Selang Baja Tahan Karat SAE BSP yang Dapat Digunakan Kembali untuk Selang Karet R1 R2 R5
Sambungan selang yang dapat digunakan kembali adalah jenis sambungan hidrolik yang dapat digunakan berulang kali. Sambungan ini mudah dibongkar dan dipasang kembali, sehingga ideal untuk situasi di mana selang atau tabung perlu diganti atau diperbaiki. Hal ini dapat menghemat waktu dan biaya dibandingkan harus mengganti seluruh sambungan.
Uraian Teknis

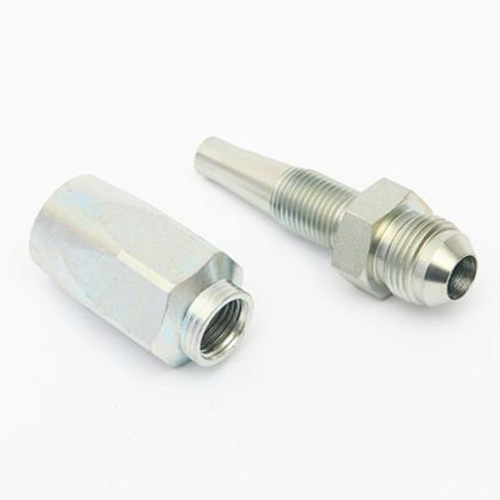

Sambungan selang yang dapat digunakan kembali biasanya terdiri dari dua bagian - sambungan (hanya badan) dan soket, yang dapat dihubungkan ke selang atau tabung karet. Sambungan dan soket dirancang untuk diulir bersama, sehingga menghasilkan sambungan yang aman dan rapat antara kedua komponen.
Sisi ulir dari fitting dapat berupa jantan atau betina, dan dapat berupa siku lurus, siku 45 derajat, siku 90 derajat untuk menyesuaikan dengan lingkungan pemasangan yang berbeda.
Jenis ulir sisi ulir: Untuk memenuhi persyaratan standar aplikasi di berbagai pasar dan persyaratan tekanan kerja sambungan selang yang dapat digunakan kembali di lingkungan aplikasi, kami menyediakan berbagai jenis ulir dan segel seperti di bawah ini:
Sambungan Selang JIC (Komite Industri Gabungan) yang Dapat Digunakan Kembali: 37 derajat melebar, SAE J514
Sambungan ini menggunakan permukaan dudukan melebar 37 derajat dan memenuhi standar SAE J514. Biasanya digunakan untuk tekanan rendah, lurus, siku 45 derajat, dan siku 90 derajat, sehingga cocok untuk berbagai lingkungan pemasangan.

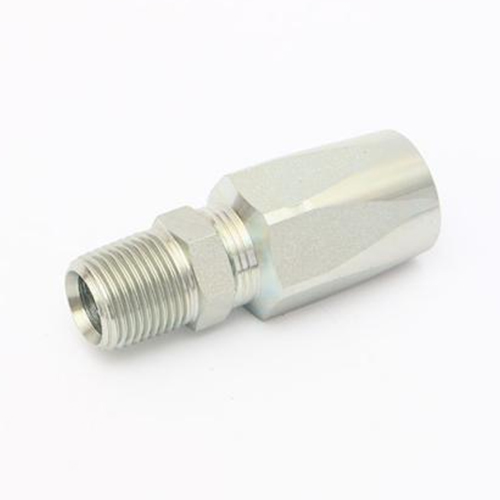

NPT (National Pipe Thread) Sambungan Selang yang Dapat Digunakan Kembali: ulir meruncing
Ulir NPT paling diterima di pasar Amerika, terutama di Amerika Utara, sehingga alat kelengkapan NPT yang dapat dipakai ulang paling baik dijual di Amerika Serikat dan Kanada.
ORFS (O-Ring Face Seal) Sambungan Selang yang Dapat Digunakan Kembali: O-Ring Face Seal (SAE J1453)
Fitting ORFS adalah produk paling populer untuk peralatan bertekanan tinggi di pasaran saat ini, karena segel ujung O-ring-nya memastikan fitting ini dapat bekerja secara stabil di bawah tekanan tinggi 6000psi. Jadi, jika Anda khawatir akan kebocoran, konektor ORFS yang dapat dilepas adalah pilihan terbaik.
Sambungan Selang BSP (British Standard Pipe) yang Dapat Digunakan Kembali: termasuk BSPP, & BSPT, BS 5200
Sambungan selang BSP yang dapat digunakan kembali mencakup BSPP dan BSPT. Sambungan ini cukup populer di Eropa dan juga memberikan peringkat tekanan yang andal. Pelanggan yang lebih menyukai sambungan NPT juga sering memilih sambungan BSP.
JIS: dudukan flare 30 derajat yang sesuai dengan ulir pipa tirus JIS (JIS B2351)
JIS juga merupakan ulir Inggris, dan umumnya digunakan di Jepang. Meskipun penggunanya sedikit, JIS sangat andal. Biasanya menggunakan segel tirus 30 derajat dan memenuhi standar JIS B2351.
Data teknis
I8J - JIC WANITA LURUS
| Benang | Selang | Tidak ada bagian | H | H1 | CA | N | ||
| Dash | Ukuran | Dash | Ukuran | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

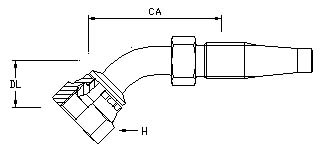

I8J4 - JIC WANITA 45 BEND
| Benang | Selang | Tidak ada bagian | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Ukuran | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

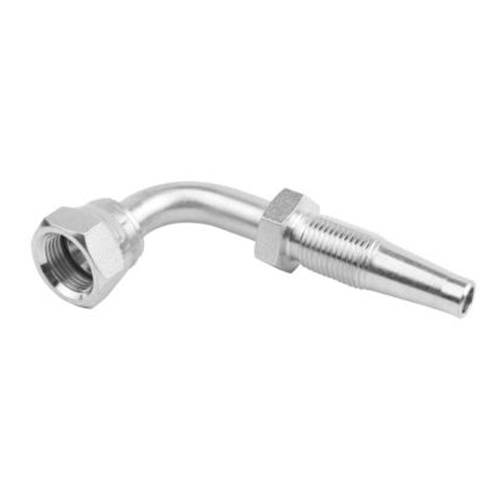

I8J9 - JIC WANITA 90 BEND
| Benang | Selang | Tidak ada bagian | H | H1 | CA | DL | N | ||
| Dash | Ukuran | Dash | Ukuran | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC PRIA LURUS
| Benang | Selang | Tidak ada bagian | H | CA | ||
| Dash | Ukuran | Dash | Ukuran | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS WANITA 90 BEND
| Benang | Selang | Tidak ada bagian | H | H1 | CA | DL | |||
| Dash | Ukuran | Dash | Ukuran | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP WANITA LURUS
| Benang | Selang | Tidak ada bagian | H | H1 | CA | N | ||
| Dash | BSP | Dash | Ukuran | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |

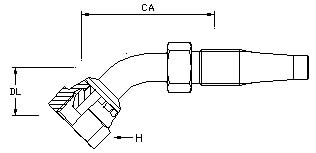

I8B4 - BSPP WANITA 45 TIKUNGAN
| Benang | Selang | Tidak ada bagian | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Ukuran | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1"/11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP WANITA 90 TIKUNGAN
| Benang | Selang | Tidak ada bagian | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Ukuran | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1"-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Catatan: Jika Anda menggunakannya pada selang karet R1 atau R2, maka kami akan menyediakannya dengan soket RN1 atau RN2, maka kami menyebutnya H8J-R1 / H8J-R2; jika Anda ingin menggunakan pada selang karet R5, maka kami akan merakitnya dengan soket RN5, maka nomor komponen kami adalah H5J.
Detail
Sejauh ini, NJ menawarkan fitting selang yang dapat digunakan kembali untuk selang karet SAE100R1AT, SAE100R2AT, dan SAE100R5. Kami juga menyambut baik proyek fitting selang yang dapat digunakan kembali untuk selang 100R7 jika pelanggan dapat memberikan dokumen yang lengkap dan terperinci.
1. Selesai: seng berlapis biasa (Cr3, Perak), seng berlapis nikel, berlapis nikel
2. Ukuran yang Tersedia: 7/16-20” hingga 1-5/16-12”
3. Tekanan: tersedia untuk tekanan rendah, dari 210PSI hingga 500PSI
4. MOQ: kami menyimpan sebagian besar ukuran dalam stok, jadi tidak ada moq; jika tidak, moq adalah 500 pcs masing-masing
5. Bahan: baja karbon (baja #45), baja tahan karat (304 atau 316L), Kuningan
6. Standar: standar SAE/BRITISH atau sesuai gambar dan sampel (OEM)
7. Pengiriman: 7-15 hari kerja untuk pesanan stok, dan 30-45 hari untuk pesanan produksi
