Adaptor Hidrolik Titik Uji Baja Karbon Standar SAE – Kompatibel dengan Tekanan Tinggi
Adaptor Hidraulik Titik Uji Baja Karbon Standar SAE kami adalah fitting yang dirancang presisi untuk sistem hidraulik dan pelumasan bertekanan tinggi. Mematuhi SAE J514, J1926, dan standar industri lainnya, adaptor ini memastikan koneksi yang aman dan antibocor untuk pengujian tekanan, diagnostik, dan perawatan. Terbuat dari baja karbon yang tahan lama, adaptor ini tahan terhadap tekanan ekstrem (hingga beberapa ribu PSI) sekaligus menawarkan kompatibilitas yang mulus dengan komponen yang sesuai dengan SAE. Ulirnya meliputi JIC dan ORFS.
Uraian Teknis
6564
FS6564Mengapa Memilih Adaptor Titik Uji SAE Kami?
Keandalan: Diuji secara ketat untuk memenuhi SAE dan tolok ukur kinerja industri.
Kepatuhan Standar Global: Memastikan integrasi yang mulus dengan sistem hidrolik yang ada.
Keamanan yang Ditingkatkan: Konstruksi yang kokoh meminimalkan risiko kegagalan di bawah tekanan tinggi.
Penggunaan Industri yang Luas: Dipercaya oleh OEM, tim pemeliharaan, dan teknisi tenaga fluida.
Spesifikasi teknis
Bahan: Baja Karbon (baja tahan karat opsional berdasarkan permintaan)
Standar: SAE J514, SAE J1926
Jenis Benang: Benang lurus (JIC, ORFS), tersedia pilihan benang meruncing
Peringkat Tekanan: Hingga 5,000 PSI (tergantung konfigurasi)
Kisaran Suhu: -20°F hingga +250°F (-29°C hingga +121°C)
Perawatan Permukaan: Pelapisan seng atau oksida hitam untuk ketahanan korosi
Kesimpulan
Untuk industri yang menuntut presisi, daya tahan, dan kepatuhan, Adaptor Titik Uji Baja Karbon Standar SAE kami memberikan kinerja yang tak tertandingi. Baik untuk diagnostik, perawatan, maupun peningkatan sistem, fitting ini menyediakan solusi yang andal dan terstandarisasi untuk sistem fluida bertekanan tinggi.
Jelajahi katalog kami hari ini untuk solusi titik uji hidrolik yang sesuai SAE!
Data teknis
* Tidak termasuk Konektor Port Uji. Tersedia terpisah.

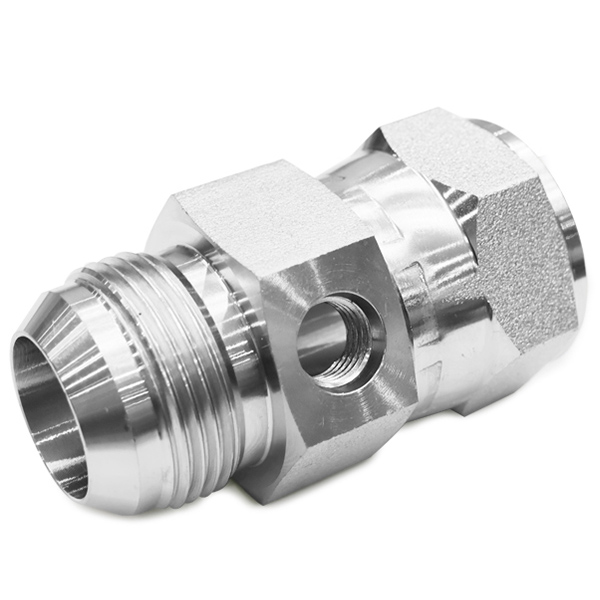

JIC M JIC F - 7/16" UNO CROSS PORT (gambar 6564)
| Benang A / B | Benang C | Tidak ada bagian | E | F | N | H1 | H | ||
| Dash | JIC | Dash | Sebuah | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Tidak termasuk Konektor Port Uji. Tersedia terpisah.

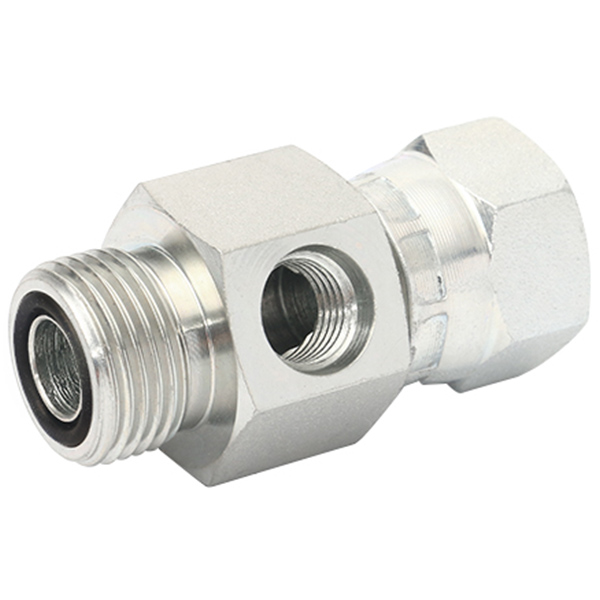

ORFS MX ORFS F - 7/16" UNO CROSS PORT (gambar 6574/FS6564)
| Benang A / B | Benang C | Tidak ada bagian | E | F | N | H1 | H | ||
| Dash | JIC | Dash | Sebuah | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
Aplikasi
Adaptor titik uji SAE ini penting bagi industri yang memerlukan pemantauan tekanan dan pemeliharaan sistem fluida yang andal:
1. Sistem Hidrolik – Digunakan dalam mesin konstruksi, peralatan pertanian, dan hidrolika industri untuk pengujian tekanan.
2. Sistem Pelumasan – Memfasilitasi pemeriksaan tekanan oli dan pengambilan sampel pada mesin, kotak roda gigi, dan mesin tugas berat.
3. Sistem Tenaga Fluida – Memungkinkan diagnostik cepat pada sirkuit pneumatik dan hidrolik.
4. Peralatan Bergerak – Ideal untuk truk, derek, dan kendaraan pertambangan yang membutuhkan ketahanan tekanan tinggi.
5. Manufaktur & Pemeliharaan – Berfungsi sebagai titik akses standar untuk pengukur, sensor, dan alat uji.
