Fitting NPT Baja Karbon Berlapis Seng Bertekanan Tinggi untuk Penggunaan Industri
Dalam lingkungan industri yang menantang, Fitting NPT kami dirancang untuk memberikan daya tahan yang luar biasa dan kinerja antibocor. Fitting ini dibuat dengan ulir NPT (National Pipe Taper) yang meruncing, yang menjamin segel yang rapat dan aman untuk sistem transfer fluida, pneumatik, dan hidrolik bertekanan tinggi. Fitting ini sempurna untuk lingkungan yang keras berkat konstruksi baja karbon berlapis sengnya, yang meningkatkan ketahanan terhadap korosi. Fitting ini, yang tersedia dalam berbagai konfigurasi seperti siku, tee, kopling, dan adaptor, memenuhi standar industri yang ketat.
Uraian Teknis
Mengapa Memilih Fitting NPT Kami?
✅ Konstruksi Kokoh – Terbuat dari baja karbon bermutu tinggi (baja 1045) dengan lapisan akhir berlapis seng untuk meningkatkan kekuatan dan ketahanan korosi. Kami juga menawarkan layanan pelapisan, seperti pelapisan seng nikel, pelapisan nikel, dan lain-lain.
✅ Segel Ulir Meruncing – Ulir NPT menciptakan segel yang rapat dan tahan tekanan tanpa perekat tambahan. Untuk memenuhi kebutuhan pelanggan akan kinerja penyegelan yang lebih tinggi, kami juga memproduksi ulir NPTF.
✅ Kompatibilitas Luas – Sesuai dengan standar ANSI/ASME B1.20.1, memastikan kompatibilitas dengan sebagian besar sistem perpipaan Amerika Utara.
✅ Tahan Suhu Tinggi – Berfungsi dengan andal di lingkungan dengan panas ekstrem atau siklus termal.
✅ Konfigurasi Serbaguna – Tersedia dalam siku (45°/90°), tee, union, bushing, dan adaptor untuk pemasangan yang fleksibel.
✅ Pemasangan Mudah – Tidak memerlukan alat khusus; cukup kencangkan untuk pemasangan yang aman.
Data teknis

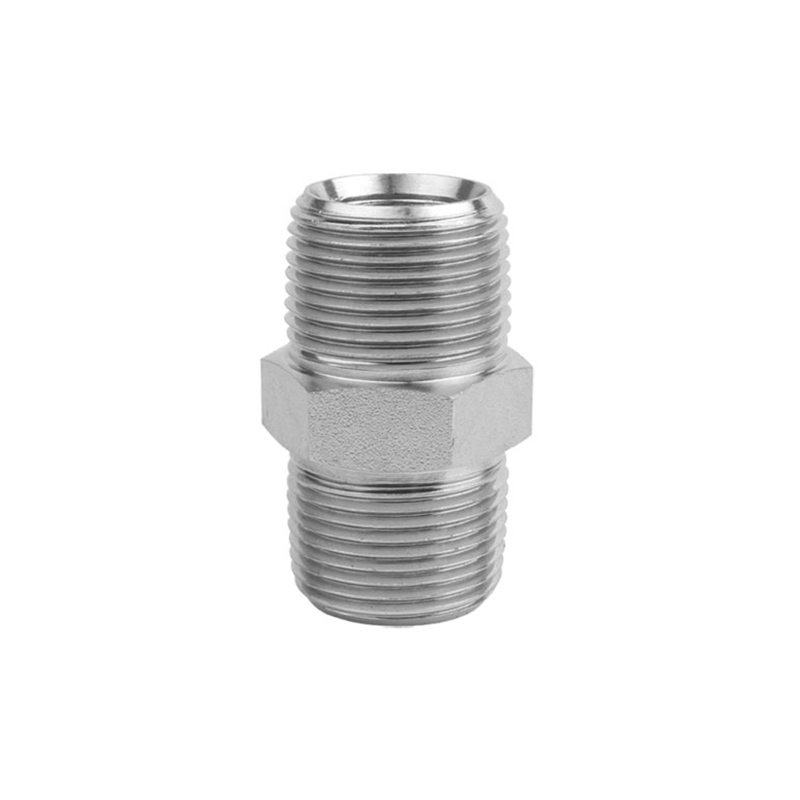

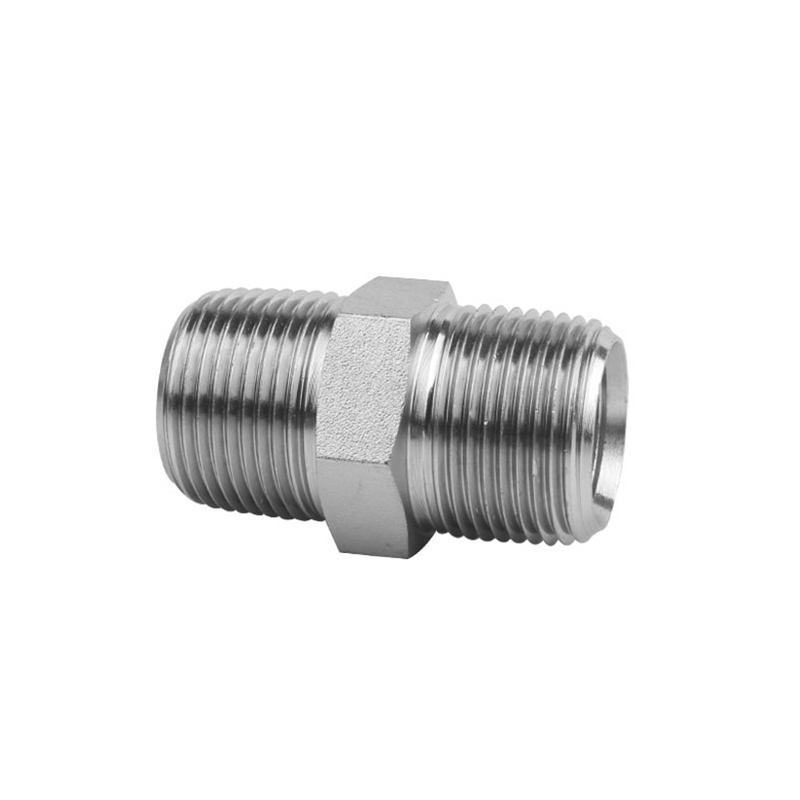

Adaptor Union Lurus NPTF Pria x NPTF Pria
| A | B | Tidak ada bagian | L | E | F | H1 | ||
| Dash | NPT | Dash | NPT | mm | mm | mm | mm | |
| -2 | 1 / 8-27 | -2 | 1 / 8-27 | 1N-0202 | 27 | 10 | 10 | 11.1 |
| -4 | 1 / 4-18 | -2 | 1 / 8-27 | 1N-0402 | 32 | 15 | 10 | 14.3 |
| -4 | 1 / 4-18 | -4 | 1 / 4-18 | 1N-0404 | 37 | 15 | 15 | 15.9 |
| -6 | 3 / 8-18 | -2 | 1 / 8-27 | 1N-0602 | 32 | 16 | 10 | 19.1 |
| -6 | 3 / 8-18 | -4 | 1 / 4-18 | 1N-0604 | 37 | 16 | 15 | 19.1 |
| -6 | 3 / 8-18 | -6 | 3 / 8-18 | 1N-0606 | 37 | 16 | 16 | 19.1 |
| -8 | 1 / 2-14 | -2 | 1 / 8-27 | 1N-0802 | 37 | 20 | 10 | 22.2 |
| -8 | 1 / 2-14 | -4 | 1 / 4-18 | 1N-0804 | 43 | 20 | 15 | 22.2 |
| -8 | 1 / 2-14 | -6 | 3 / 8-18 | 1N-0806 | 43 | 20 | 16 | 22.2 |
| -8 | 1 / 2-14 | -8 | 1 / 2-14 | 1N-0808 | 48 | 20 | 20 | 22.2 |
| -12 | 3 / 4-14 | -4 | 1 / 4-18 | 1N-1204 | 45 | 20 | 15 | 28.6 |
| -12 | 3 / 4-14 | -6 | 3 / 8-18 | 1N-1206 | 45 | 20 | 16 | 28.6 |
| -12 | 3 / 4-14 | -8 | 1 / 2-14 | 1N-1208 | 50 | 20 | 20 | 28.6 |
| -12 | 3 / 4-14 | -12 | 3 / 4-14 | 1N-1212 | 50 | 20 | 20 | 28.6 |
| -16 | 1-11.5 | -6 | 3 / 8-18 | 1N-1606 | 50 | 26 | 16 | 34.9 |
| -16 | 1-11.5 | -8 | 1 / 2-14 | 1N-1608 | 55 | 16 | 20 | 34.9 |
| -16 | 1-11.5 | -12 | 3 / 4-14 | 1N-1612 | 55 | 26 | 20 | 34.9 |
| -16 | 1-11.5 | -16 | 1-11.5 | 1N-1616 | 59 | 26 | 26 | 34.9 |
| -20 | 1.1 / 4-11.5 | -12 | 3 / 4-14 | 1N-2012 | 57 | 27 | 20 | 44.5 |
| -20 | 1.1 / 4-11.5 | -16 | 1-11.5 | 1N-2016 | 62 | 27 | 26 | 44.5 |
| -20 | 1.1 / 4-11.5 | -20 | 1.1 / 4-11.5 | 1N-2020 | 63 | 27 | 27 | 44.5 |
| -24 | 1.1 / 2-11.5 | -12 | 37725 | 1N-2412 | 60 | 28 | 20 | 50.8 |
| -24 | 1.1 / 2-11.5 | -16 | 1-11.5 | 1N-2416 | 65 | 28 | 26 | 50.8 |
| -24 | 1.1 / 2-11.5 | -20 | 1.1 / 4-11.5 | 1N-2420 | 66 | 28 | 27 | 50.8 |
| -24 | 1.1 / 2-11.5 | -24 | 1.1 / 2-11.5 | 1N-2424 | 66 | 28 | 28 | 50.8 |
| -32 | 2-11.5 | -16 | 1-11.5 | 1N-3216 | 67 | 28 | 26 | 63.5 |
| -32 | 2-11.5 | -20 | 1.1 / 4-11.5 | 1N-3220 | 70 | 28 | 27 | 63.5 |
| -32 | 2-11.5 | -24 | 1.1 / 2-11.5 | 1N-3224 | 71 | 28 | 28 | 63.5 |
| -32 | 2-11.5 | -32 | 2-11.5 | 1N-3232 | 72 | 28 | 28 | 63.5 |
Detail
1. Material & Finishing Premium: Material baja karbon menawarkan kekuatan tarik tinggi untuk tekanan hingga 3,000+ PSI. Lapisan elektroplating seng mencegah oksidasi dan memperpanjang masa pakai, serta lulus uji semprot garam selama 120 jam.
2. Desain Ulir NPT Presisi: Ulir tirus self-sealing mengencang secara progresif untuk membentuk segel logam-ke-logam di bawah tekanan. Membandingkan NPT dan NPTF, meskipun fitting NPT standar memerlukan sealant ulir, pemesinan presisi fitting kami meminimalkan risiko kebocoran.
3. Ketahanan Tekanan & Kimia: Tekanan kerja dapat mencapai 6,000 PSI (bervariasi tergantung ukuran dan konfigurasi). Kompatibilitas kimianya tahan terhadap minyak, air, asam ringan, dan alkali.
4. Kepatuhan Industri: fitting NPT kami memenuhi spesifikasi ASME B16.11, ASTM A105, dan ANSI untuk keselamatan dan kinerja.
5. Ukuran & Konfigurasi: Kami menawarkan fitting NPT mulai dari 1/8" hingga 2". Bentuknya mencakup adaptor jantan/betina, nipple heksagonal, tutup, dan salib untuk solusi komprehensif.
Aplikasi
Sistem Hidrolik & Pneumatik – Memastikan sambungan bebas kebocoran pada sistem cairan dan udara bertekanan tinggi.
Industri Minyak & Gas – Tahan terhadap korosi dan menahan tekanan ekstrem dalam jaringan pipa dan kilang.
Mesin Manufaktur – Digunakan pada peralatan tugas berat yang memerlukan sambungan berulir yang andal.
Pengolahan Air & Pengolahan Kimia – Pelapisan seng melindungi dari karat di lingkungan basah atau korosif.
Otomotif & Transportasi – Cocok untuk saluran bahan bakar, sistem rem, dan aplikasi udara bertekanan.
